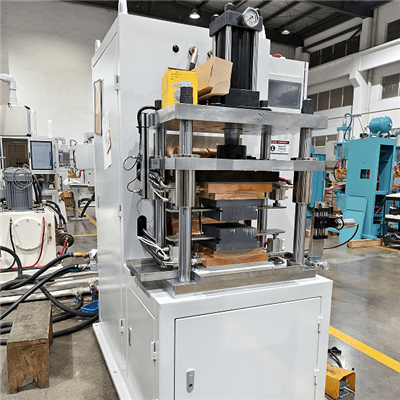

Il-600KVA IdrawlikuMagni tal-Iwweldjar tad-Diffużjoni tar-Ramhija sistema ta' wweldjar ta' diffużjoni ta'-qawwa għolja ddisinjata biex tgħaqqadbusbars tar-ram, konnetturi mmaljati tar-ram, fuljetti tar-ram laminati, u konnetturi tar-ram flessibbli.

Din il-magna tgħaqqad is-sħana, il-pressjoni u d-diffużjoni atomika biex toħloq rabta metallurġika solida-bejn materjali tar-ram. B'differenza mill-proċessi ta 'wweldjar tradizzjonali, l-iwweldjar tad-diffużjoni jingħaqad mal-metalli mingħajr ma jdubhom, u jipproduċi konnessjoni konduttiva ħafna u b'saħħitha mekkanikament.

Is-sistema 600KVA hija partikolarment adattata għall-iwweldjar tar-ram b'erja kbira-u laminazzjonijiet tar-ram b'ħafna-saff, li jagħmilha ideali għal ambjenti ta 'produzzjoni industrijali.

600KVA Pneumatic Copper Diffusion Welding Machine

L-Imsieħba tagħna

40+ Privattivi u 2 Copyrights tas-Softwer Nazzjonali, 10,000㎡ Fabbrika b'100+ impjegati tas-sengħa.

Ċertifikazzjonijiet

Aħna servejna aktar minn 5,000+ klijenti mad-dinja kollha, u l-imsieħba fit-tul-tagħna jinkludu Tesla, BYD, u Siemens.

Aktar minn 50+ kumpanija Fortune 500.

Sit tal-Klijent Haifei

HAIFEI Aluminum Welder Impresses International Visitors

Indian Technical Delegation Visits HAIFEI On Weekend, Reaches Cooperation Intent On Diffusion Bonding Equipment

Tunisian Client Successfully Accepts HAIFEI's Automated Car Lift Welding Workstation

HAIFEI Welding Equipment Successfully Packed And Shipped To Tunisia

Vantaġġi ewlenin tal-600KVA HydraulicMagni tal-Iwweldjar tad-Diffużjoni tar-Ram

01.

Kapaċità tal-Iwweldjar tar-Ram ta' -Żona Kbira

180 × 180 × 30 mm (Il-grafita tista' tissaħħan għal ħamra-sħun)

Dan jagħmilha adattata għal:

Laminazzjonijiet tar-ram
Busbars tar-ram
Folji tar-ram b'ħafna-saffi

02.

Reżistenza Elettrika Baxxa Estremament

L-iwweldjar tad-diffużjoni jipproduċi ġonta b'reżistenza qrib ħafna ta 'dik tal-materjal bażi.

Il-benefiċċji jinkludu:

Konduttività elettrika għolja
Ġenerazzjoni aktar baxxa tas-sħana
Ħajja ta 'servizz itwal

03.

Ebda Materjali tal-Filler Meħtieġa

B'differenza mill-ibbrejżjar jew l-issaldjar, l-iwweldjar tad-diffużjoni ma jeħtieġx metalli tal-mili.

Vantaġġi jinkludu:

L-ebda kontaminazzjoni tal-fluss
Ebda porożità
Struttura tal-weldjatura aktar nadifa

04.

Adattat għall-Produzzjoni Awtomatizzata

Il-magna tista 'tappoġġja operazzjonijiet awtomatizzati bħal:

Kontroll awtomatiku tal-pressjoni
Ċikli ta' wweldjar programmabbli
Il-ħażna u l-irtirar tal-parametri

product-205-196 Eżempju ta' tpinġija 1 product-387-182 Eżempju ta' tpinġija 2

Tqassim tas-Sistema tal-Magni tal-Iwweldjar tad-Diffużjoni tar-Ram

Copper Diffusion Welding Machine System layout

Numru tas-serje	Deskrizzjoni
1	Transformer
1	Kurrent tal-ħruġ kontinwu 45KA; materja prima importata, immuntata domestikament, durabbli, u produzzjoni ta 'enerġija għolja.
2	Kontrollur tal-iwweldjar ta 'frekwenza medja
2	It-teknoloġija tal-immuntar tal-wiċċ SM ta'-teknoloġija għolja tintuża fl-operazzjoni tal-linja tal-assemblaġġ.
3	Ċilindru idrawliku
4	Sistema ta 'detezzjoni tat-temperatura infrared
5	Pjanċi tar-ram li jgħaqqdu, pjattaformi tar-ram b'forma ta' T, u strixxi tar-ram
6	Ippakkjar u trasport
7	Installazzjoni u debugging
8	ġestjoni tal-proġett
9	Gwida, ipprogrammar, u debugging tal-istallazzjoni tar-robot fuq-post
10	Taħriġ tas-sistema tal-operatur tal-klijent fuq-sit

Parametri ġenerali tal-magna

Mudell	Qawwa nominali: 600KVA Ċiklu ta' xogħol: 100%	Kurrent tal-ħruġ kontinwuI2p kA	Kurrent primarju A	Vultaġġ sekondarju V	Pressjoni tal-elettrodu k N	Rata tal-fluss tal-ilma li jkessaħ L/min
HFTD-Y-600	600	45	400	13	20 (Personalizzabbli)	240

Konfigurazzjoni HFTD-Y-600

Il-provvista tal-enerġija tal-iwweldjar hija mgħammra b'pannell tat-tħaddim, u l-unità prinċipali hija mgħammra b'buttuna tal-bidu,

buttuna ta' waqfien ta' emerġenza, eċċ.;

1	Kontrollur tad-diffużjoni tal-frekwenza intermedja	Komponenti elettroniċi ewlenin tal-kontrollur: tiristuri Semikron Ġermaniżi, capacitors tal-film tal-metall, circuit breakers Schneider, swiċċijiet tal-arja, eċċ Il-motherboard tal-kontroll eżistenti jadotta teknoloġija diġitali avvanzata internazzjonalment.
2	Transformer	It-transformer tar-reżistenza tal-weldjatura jadotta teknoloġija Ġermaniża u materja prima importata, b'permeabilità manjetika akbar minn 16000GS. L-istralċ sekondarju huwa magħmul minn ikkastjar tar-ram raffinat bi tkessiħ ta 'l-ilma taċ-ċirkolazzjoni interna, u l-istralċ primarju juża insulazzjoni tal-wajer tar-ram ċatt imgeżwer b'fibra tal-ħġieġ doppja magħmula apposta, bi klassi ta' insulazzjoni ta 'B. It-transformer għadda minn test ta 'regolazzjoni tal-vultaġġ u żieda fit-temperatura biex jiżgura li jilħaq il-qawwa nominali b'ċiklu ta' dazju tat-tagħbija ta '100%, li jissodisfa bis-sħiħ ir-rekwiżiti tas-saħħa tax-xogħol u s-saħħa tal-iwweldjar.
3	Ċilindru idrawliku	Haifei, bi pressjoni massima ta '20t.
4	Komponenti strutturali	Il-qafas iwweldjat jgħaddi minn trattament ta 'tixjiħ, li jirriżulta f'saħħa għolja u l-ebda deformazzjoni.
5	Pjattaforma tar-ram b'forma ta' T-, li tgħaqqad il-komponenti strutturali tar-ram	Materjali tar-ram ta'-kwalità għolja, ipproċessar fin
6	Pjanċa bażi tal-immuntar tal-grafita	Kromju-ram taż-żirkonju (mhux obbligatorju)
7	Oħrajn	Disinn manwali, ipproċessar, assemblaġġ; ġestjoni; ittestjar; debugging; eċċ.

Erba' -istruttura tal-kolonni tal-magna tal-iwweldjar tad-diffużjoni

Minħabba li l-industrija tal-enerġija għandha rekwiżiti stretti għal konnessjonijiet flessibbli, flatness eżiġenti u qabda soda, il-magna tal-iwweldjar tad-diffużjoni tagħna tadotta struttura ta 'erba' -kolonni, li tirriżulta f'iwweldjar aktar stabbli u preċiżjoni ogħla.

Il-komponent ewlieni tal-istruttura ta' erba'-kolonni

Qafas ta 'appoġġ

Sistema ta 'gantry stabbli li tikkonsisti minn crossbeam ta' fuq, crossbeam t'isfel (worktable), u erba 'kolonni ta' preċiżjoni konnessi minn ġewż.

Crossbeam mobbli

Jinsabu fin-nofs tal-erba 'kolonni, jiżżerżqu 'l fuq u' l isfel tul il-kolonni permezz ta 'kmiem ta' gwida, użati biex jittrasferixxu pressjoni għall-biċċa tax-xogħol tal-iwweldjar.

Korp tal-forn tal-vakwu

Tipikament immuntat fuq il-mejda tax-xogħol t'isfel, b'kolonni li jgħaddu jew madwar il-korp tal-forn. Tintegra l-elementi tat-tisħin u l-ilqugħ tas-sħana internament.

Vantaġġi tekniċi ta' struttura ta' erba-kolonni

Stabbiltà taħt pressjoni għolja

L-iwweldjar tad-diffużjoni jeħtieġ l-applikazzjoni ta 'temperatura għolja u pressjoni kontinwa (pressjoni uniaxjali) biex jinduċi diffużjoni atomika. Id-disinn ta 'erba-kolonni jipprovdi riġidità mekkanika estremament għolja, kapaċi tiflaħ pressjonijiet ta' għexieren sa mijiet ta 'tunnellati mingħajr deformazzjoni sinifikanti.

Preċiżjoni ta 'gwida superjuri

Il-crossbeam li jiċċaqlaq jimxi tul l-erba 'kolonni, u jiżgura paralleliżmu għoli bejn ir-ras tal-pressjoni u l-wiċċ ta' kuntatt tal-biċċa tax-xogħol. Dan huwa kruċjali għal distribuzzjoni uniformi tal-istress f'erja kbira, munzelli b'ħafna-saffi (bħal skambjaturi tas-sħana mikrokanal PCHE).

Spazju tax-xogħol miftuħ

L-istruttura miftuħa b'erba'-naħat tiffaċilita l-installazzjoni ta 'korpi kbar tal-forn u t-tagħbija u l-ħatt ta' biċċiet tax-xogħol.

Applikazzjonijiet Ewlenin

L-iwweldjar tad-diffużjoni jipproduċi ġonta tal-metall qrib bażi-b'reżistenza elettrika estremament baxxa, li tagħmilha ideali għal komponenti elettriċi ta'-kurrent għoli.

Enerġija Ġdida

Industrija

Konnetturi tar-ram tal-modulu tal-batterija
Busbars tal-pakkett tal-batteriji tal-ħażna tal-enerġija
Konnetturi flessibbli tal-batterija tal-enerġija

Tagħmir tal-Enerġija Elettrika

Busbars tar-ram switchgear
Konnessjonijiet tal-kondutturi tal-GIS
Ġonot tal-kondutturi tar-ram tat-trasformaturi

Manifattura ta 'Vetturi Elettriku

Busbars tal-batterija EV
Konnessjonijiet elettriċi ta'-vultaġġ għoli
Konnetturi flessibbli mmaljati tar-ram

Tagħmir Elettriku Industrijali

Kabinetti ta' distribuzzjoni ta'-vultaġġ għoli
Sistemi ta' busways
Ġonot ta'-kondutturi ta' kurrent għoli

600KVA Pneumatic Copper Diffusion Welding Machine

Il-prodotti pproċessati jistgħu jissodisfaw ir-rekwiżiti tal-prestazzjoni

Rekwiżiti tal-ipproċessar għall-prodotti:

Għażla 1	Jeħtieġu
Trattament ta' qabel-iwweldjar	Il-prodott jista 'jissodisfa r-rekwiżiti kollha mingħajr attivazzjoni minn qabel-iwweldjar jew trattament ta' tixrib.
Iwweldjar Forming	Il-ġonta tal-weldjatura hija ffurmata f'operazzjoni waħda, mingħajr marki tal-weldjatura bil-pressjoni jew transizzjoni bla xkiel fl-għerq tal-weldjatura.

Il-prodotti pproċessati jistgħu jissodisfaw ir-rekwiżiti tad-dehra:

Proġett

Jeħtieġu

Dehra

1. L-ebda indentazzjonijiet jew transizzjoni bla xkiel fl-għerq tal-weldjatura, l-ebda tikmix fil-faxxa ratba.

2. Ebda arcing, tidwib, jew blackening fi kwalunkwe parti tal-weldjatura.

3. Ebda nfafet jew pitting fuq il-wiċċ tal-weldjatura.

4. Il-ħruxija tal-wiċċ tal-weldjatura Ra 3.2.

5. Weld ffurmat f'pass wieħed, mingħajr projjezzjoni fil-faxxa ratba.

ROI tal-Klijent

Billi jinvestu f'danMagni tal-Iwweldjar tad-Diffużjoni tar-Ram, inti tikseb:

Rati ta' Ċaħda aktar baxxi

Elimina l-vojt u l-gagazza komuni fil-metodi tradizzjonali.

Spejjeż tal-Materjal imnaqqsa

Ebda istann jew fluss tal-fidda għalja meħtieġa.

It-tul tal-ħajja tal-prodott imtejjeb

Ġonot ta'-sħana baxxa jestendu l-ħajja tal-assemblaġġi elettriċi tiegħek.

Għaliex Agħżel il-Magni tagħna?

HAIFEI Tagħmir Intelliġenti jispeċjalizza fir-riċerka, l-iżvilupp u l-manifattura ta 'tagħmir għall-iwweldjar tar-reżistenza u soluzzjonijiet ta' wweldjar awtomatizzati.

Il-firxa tal-prodotti tagħha tinkludiMagni tal-iwweldjar tad-diffużjoni, magni tal-iwweldjar fuq il-post, magni tal-iwweldjar tal-ħjata, utagħmir għall-iwweldjar awtomatizzat, li jintużaw ħafna f'industriji bħal enerġija ġdida, tagħmir elettriku, u manifattura tal-karozzi.

16-il sena esperjenzafil-manifattura tat-tagħmir tal-iwweldjar tar-reżistenza

Jservu-kumpaniji magħrufa bħal Tesla u Geely Auto

Sistema kompluta li tkopri R&D, magni, assemblaġġ, u ttestjar

Appoġġ għal tagħmir ta 'wweldjar apposta u linji ta' produzzjoni awtomatizzati

FAQ

600KVA Pneumatic Copper Diffusion Welding Machine

01.X'inhi l-ħxuna massima li din il-Magni tal-Iwweldjar tad-Diffużjoni tar-Ram tista 'timmaniġġja?

Huwa rakkomandat għal vireg tar-ram sa ħxuna ta '15-20mm. Għal dimensjonijiet akbar, il-qawwa ta '600KVA tiżgura penetrazzjoni uniformi.

02.Il-Magni tal-Iwweldjar tad-Diffużjoni tar-Ram teħtieġ sistema speċjali ta 'tkessiħ?

Iva, minħabba l-kurrent għoli, teħtieġ sistema ta 'tkessiħ ta' l-ilma b'rata ta 'fluss ta' madwar 240L/min biex tipproteġi t-transformer u l-elettrodi.

03.Nista 'wweldja busbars flessibbli tar-ram ma' dan il-welder tal-busbar?

Assolutament. Huwa ddisinjat speċifikament għal busbars flessibbli, munzelli tal-fojl tar-ram (eż., 20-30 saff), u wajers mmaljati.

04.Kif hija kkontrollata l-pressjoni f'din il-magna tal-iwweldjar tad-diffużjoni?

Il-magna tuża sistema pnewmatika jew idrawlika ta'{0}}preċiżjoni għolja b'firxiet ta' pressjoni aġġustabbli minn 200–400KN għal riżultati konsistenti.

05.Il-proċess tal-iwweldjar huwa awtomatizzat?

Iva, is-sistema ta 'kontroll ibbażata fuq PLC-awtomatizza ċ-ċiklu tal-iwweldjar, il-pressjoni u l-ħin, u tippermetti produzzjoni ta' lott mingħajr saldatura.

06.Jistgħu jiġu rreġistrati l-parametri għall-kontroll tal-kwalità?

Iva, is-sistemi tagħna jappoġġjaw il-ħażna tal-parametri u d-docking tal-MES għal traċċabilità sħiħa tal-produzzjoni.
