Magni tal-Iwweldjar ultrasoniku



Mistoqsija tal-proġett	Kapaċità HAIFEI
Liema materjali jistgħu jiġu evalwati?	Ram vojt, ram fil-landa, aluminju u materjali konduttivi differenti magħżula
Liema strutturi konġunti huma appoġġjati?	Wajer-ma-wajer, wajer-sa-terminal, metall-ma-ġonot spot tal-metall u siġillar tat-tarf tal-wajer jew tat-tubu
Liema informazzjoni tiddetermina l-għażla tal-magna?	Materjal, sezzjoni trasversali tal-konduttur totali, -ġeometrija tal-ġonta, żona tal-weldjatura, rekwiżit tas-saħħa u ħin taċ-ċiklu
Huwa meħtieġ istann jew fluss?	Nru. L-iwweldjar ultrasoniku tal-metall normalment jingħaqad mal-materjali mingħajr istann, fluss jew metall tal-mili
Tista' tiġi mmonitorjata l-kwalità tal-weldjatura?	Enerġija tal-iwweldjar, ħin, amplitudni, pressjoni, spostament u data oħra tal-proċess jistgħu jiġu mmonitorjati skont il-konfigurazzjoni tal-magna
Tista 'magna waħda tipproċessa prodotti differenti?	Familji ta 'prodotti magħżula jistgħu jiġu ttrattati permezz ta' għodda li tinbidel u riċetti ta 'wweldjar maħżuna
Jista' t-tagħmir jiġi awtomatizzat?	It-tmigħ awtomatiku, il-pożizzjonament, l-iwweldjar, l-ispezzjoni, il-ħatt u r-reġistrazzjoni tad-dejta jistgħu jiġu integrati
L-iwweldjar tal-kampjun huwa disponibbli?	Iva. L-ittestjar tal-kampjun huwa rakkomandat qabel ma tiġi ffinalizzata l-konfigurazzjoni tal-magni u l-għodda





L-iwweldjar ultrasoniku tal-metall huwa proċess ta' tgħaqqad-stat solidu. Il-biċċiet tax-xogħol huma miżmuma bejn sonotrode u inkwina filwaqt li vibrazzjoni mekkanika ta 'frekwenza għolja -hija applikata taħt pressjoni kkontrollata ta' kklampjar.

Il-vibrazzjoni u l-pressjoni kkombinati jipproduċu moviment interfacial lokalizzat u deformazzjoni tal-plastik. Dan jgħin biex ifixkel il-films tal-wiċċ u jġib uċuħ tal-metall nodfa f'kuntatt mill-qrib, li jippermetti li tifforma rabta metallurġika mingħajr ma jdub bis-sħiħ il-materjali bażi.

Ċiklu sħiħ tal-iwweldjar normalment jinkludi:

• Il-wajers imqaxxar jew il-komponenti tal-metall huma pożizzjonati fl-għodda.
• Il-magna tapplika l-pressjoni tal-ikklampjar issettjata minn qabel.
• Il-ġeneratur ultrasoniku jagħti enerġija elettrika lill-konvertitur.
• Il-konvertitur u l-booster jittrasmettu vibrazzjoni mekkanika lis-sonotrode.
• Is-sonotrode japplika vibrazzjoni għall-interface tal-iwweldjar.
• Il-materjali jikkonsolidaw u jiffurmaw il-ġonta.
• Is-sistema tlesti l-istadju tal-istiva u tirrilaxxa l-biċċa tax-xogħol.
• Id-dejta tal-iwweldjar hija evalwata kontra l-limiti tal-proċess konfigurati.

Il-ġonta finali tiddependi fuq l-interazzjoni bejn l-amplitudni, il-pressjoni, l-enerġija tal-iwweldjar, il-ħin, il-kundizzjoni tal-għodda u l-konsistenza tal-biċċa tax-xogħol. Dawn il-parametri għandhom jiġu żviluppati permezz ta 'ttestjar aktar milli magħżula mid-daqs tal-wajer biss.





Tip ta 'magna	Struttura konġunta	Biċċa tax-xogħol tipika	Bażi prinċipali tal-għażla
Magna ultrasonika għat-twaħħil tal-wajer	Wajer-għall--wajer	Gzuz tal-wajer tar-ram jew tal-aluminju	Sezzjoni trasversali tal-konduttur totali, arranġament tal-qatta u dimensjonijiet ta' splice
Magna tal-iwweldjar terminali ultrasoniku	Wajer-mat--terminal	Kejbil, lug, terminali jew kuntatt elettriku	Żona tal-kejbil, materjal terminali, kisi u żona tal-weldjatura

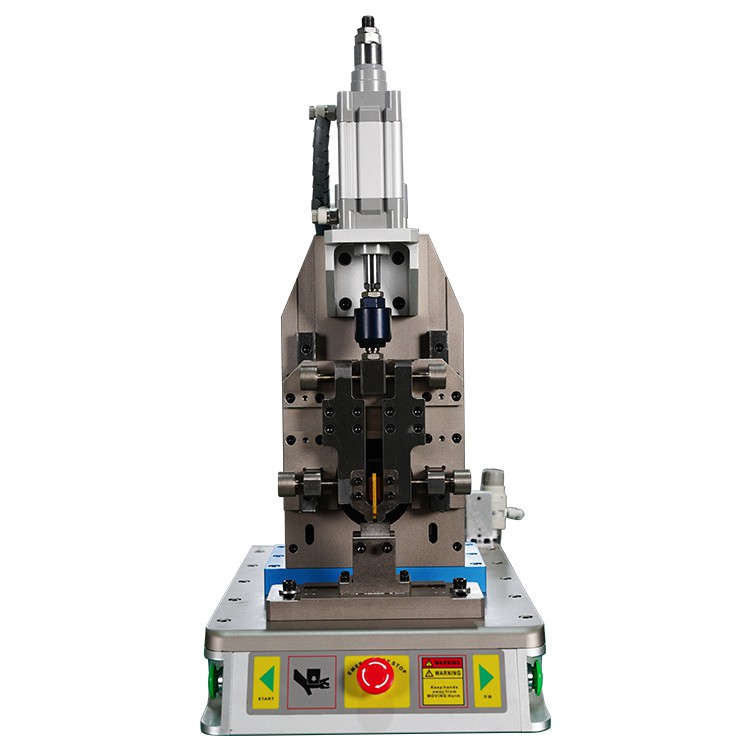

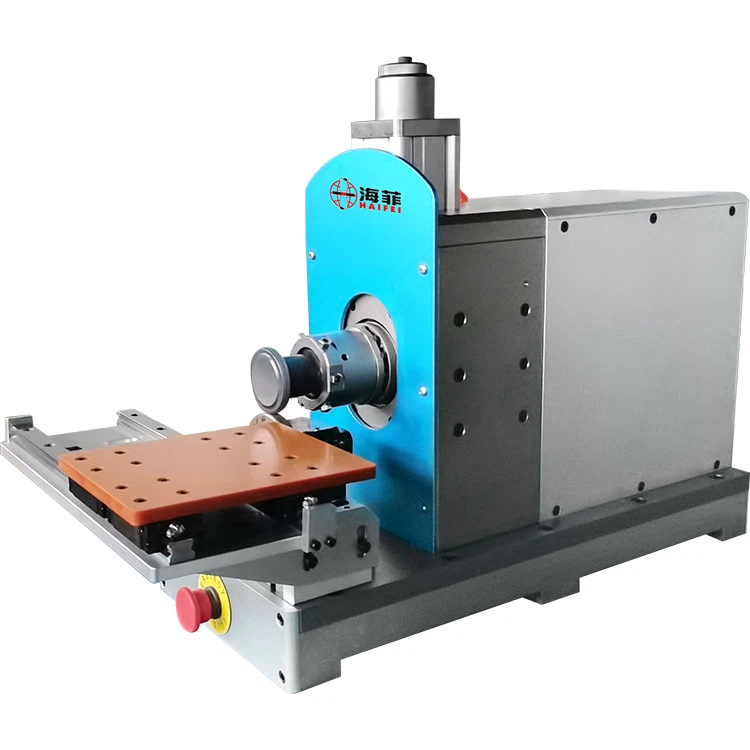

Welder tal-post tal-metall ultrasoniku	Metall-għal-metall	Folja, pjanċa, terminali jew komponent konduttiv	Munzell ta 'materjal, żona konġunta u saħħa meħtieġa
Magni tas-siġillar tat-tarf tal-wajer jew tat-tubu	Issiġillar u formazzjoni tat-tmiem	Mazz tal-wajer tar-ram, konduttur jew tubu mmaljati	Dijametru, ħxuna tal-ħajt u profil lest
Sistema awtomatika tal-iwweldjar ultrasoniku	Proċess ta 'produzzjoni integrat	Wajer ta' volum-għoli u assemblaġġi terminali	Ħin taċ-ċiklu, għalf, spezzjoni, traċċabilità u bidla tal-mudell



Firxi speċifiċi ta 'qawwa, frekwenza u wweldjar għandhom jiġu kkonfermati fuq il-paġna tal-prodott korrispondenti jew permezz ta' evalwazzjoni tal-kampjun.











L-għażla tal-magna tal-iwweldjar ultrasoniku t-tajba teħtieġ li jiġu ċċarati r-rekwiżiti tal-iwweldjar, il-volum tal-produzzjoni, l-ispeċifikazzjonijiet tal-materjal, u l-livell ta 'awtomazzjoni biex jaqblu mat-tip ta' magna ottimali.

Identifika jekk il-proċess tiegħek huwiex iwweldjar ta' terminali ta' wajer wieħed-jew splicing ta' wajer b'ħafna-, li jiddetermina direttament it-tip ta' magna.

Magni tal-iwweldjar terminali:

• Wajer wieħed għal konnessjonijiet terminali tal-metall
• Għadd għoli ta 'weldjatura u rekwiżiti ta' preċiżjoni
• Industriji tipiċi: terminals tal-batterija tal-karozzi, konnetturi ta 'apparat domestiku, terminals elettriċi

Magni li jgħaqqdu l-arness tal-wajer:

• Tgħaqqad wajers multipli f'xedd
• Jeħtieġ konnessjonijiet ta'-reżistenza baxxa,-qawwa għolja
• Industriji tipiċi: ċineg tal-karozzi, busbars tal-pakkett tal-batteriji, wajers ta 'kontroll industrijali



Ivverifika l-kejl tal-wajer, il-materjal tal-konduttur, u t-tip ta 'insulazzjoni biex tiżgura l-kwalità tal-weldjatura.

• Kejl tal-wajer u tip ta 'konduttur: gauge żgħir (0.1–1.0 mm²) suits għall-iwweldjar terminali; wajers ibridi ta' kejl kbir, -multi-jew wajers ibridi tar-ram/aluminju suit splicing
• Tip ta 'insulazzjoni: PVC, TPE, silikon, eċċ., Taffettwa l-enerġija u l-pressjoni tal-iwweldjar
• Rekwiżiti kurrenti: kejbils ta'-kurrent għoli jeħtieġu weldjaturi ta'-reżistenza baxxa għal affidabilità-fit-tul



Ikkalkula l-fluss meħtieġ biex tagħżel livell ta 'awtomazzjoni xieraq, tevita investiment żejjed jew kapaċità insuffiċjenti.

• Magni tal-iwweldjar tat-terminal tal-istazzjon-uniku: adattati għal produzzjoni ta 'lott żgħir għal medju
• Magni ta' splicing multi-stazzjonijiet/awtomatizzati: addattati għal produzzjoni ta'-volum għoli,-veloċità għolja
• Iddetermina l-pass tal-produzzjoni (weldjaturi kull minuta/siegħa) biex tqabbel il-kapaċità tal-magna



Agħżel il-livell ta 'awtomazzjoni bbażat fuq il-kumplessità tal-produzzjoni u r-rekwiżiti tad-dejta.

• Magna bażika: tagħbija manwali, adattata għal lottijiet żgħar jew R&D
• Semi-awtomatizzat: tagħbija manwali, iwweldjar awtomatiku, għal produzzjoni medja
• Kompletament awtomatizzat/robot-integrat: produzzjoni kontinwa ta' multi-stazzjon, preċiżjoni għolja
• Traċċar tad-dejta: magni diġitali jew PLC għall-monitoraġġ tal-produzzjoni u t-traċċabilità tal-kwalità, integrazzjoni MES mhux obbligatorja



Agħżel marka affidabbli għal-operazzjoni stabbli fit-tul u espansjoni futura tal-linja tal-produzzjoni.

• Stabbiltà tal-magni, parametri tal-iwweldjar aġġustabbli, u komponenti sostitwibbli
• Disinn modulari għaż-żieda ta 'stazzjonijiet jew it-titjib tar-robotika
• Disponibbiltà ta' servizz ta' wara-bejgħ u appoġġ tekniku



Speċifikazzjoni	Unità	HF-WX-20DZ	HF-WX-20WD	HF-WX-20XC	HF-WX-20XB	HF-WX-20DA	HF-WX-FW	HF-WX-20SD
Qawwa Massima	kW	16	8	9 / 6	3	6 / 3	3	3
Frekwenza Operattiva	kHz	20	20	20	20	20	20	20
Input tal-Enerġija	V/Hz	380/50	380/50	380/50	220/50	380/50 / 220/50	220/50	200–380/50
Input tal-Provvista tal-Ajru	MPa	0.5	0.5	0.5	0.5	0.5	0.5	0.5
Piż tat-Tagħmir	kg	1200	680	80 / 50	30	150 / 150	20	80
Dimensjonijiet - Tul	mm	2060	1300	120 / 80	100	66	/	/
Dimensjonijiet - Wisa '	mm	1010	1000	90 / 85	65	70	55	/
Dimensjonijiet - Għoli	mm	2300	2000	160 / 150	25	85	25	/
Firxa tal-Iwweldjar	mm²	50–95	35–70	5–100 / 25–50	0.5–25	16–35 / 2–16	2–10	0.02–0.2 mm







1	Qawwa Konġunta Dgħajfa jew Inkonsistenti	Kawżi possibbli jinkludu tieqa ta' parametru mhux xierqa, għodda milbusa, kondutturi kkontaminati, tqegħid ta' wajer inkonsistenti jew varjazzjoni fis-sezzjoni trasversali tal-konduttur totali-.
2	Fergħat Sfużi Madwar il-Splice	Ħwienet maħlula jistgħu jirriżultaw minn pożizzjonament mhux korrett tal-wajer, gwidi tal-ġnub mhux xierqa, konteniment insuffiċjenti tal-għodda jew daqs mhux korrett tal-kamra tal-isplice.
3	Deformazzjoni Eċċessiva tal-Wajer	Pressjoni, enerġija jew amplitudni eċċessivi jistgħu jipproduċu splice ikkompressat żżejjed jew jagħmlu ħsara lil fergħat individwali. Iż-żona tal-kuntatt tal-għodda u l-limiti tal-weldjatura għandhom jiġu riveduti flimkien.
4	Xquq jew Tgħawwiġ tat-Terminal	It-terminal jista 'jkun nieqes minn appoġġ suffiċjenti, jew il-pożizzjoni tal-iwweldjar tista' tkun qrib wisq għal liwja, tarf jew sezzjoni rqiqa. Il-ġeometrija tat-terminal u l-appoġġ tal-apparat għandhom jiġu ċċekkjati qabel ma tiżdied jew titnaqqas l-enerġija tal-iwweldjar.
5	Ħsara lill-Insulazzjoni tal-Wajer	Il-ħsara ta 'l-insulazzjoni tista' sseħħ meta t-tul tat-tqaxxir ma jkunx biżżejjed, l-insulazzjoni tkun qrib wisq taż-żona ta 'l-iwweldjar jew l-apparat ma jappoġġjax il-kejbil b'mod korrett.
6	Riżultati instabbli wara ġirjiet twal ta' produzzjoni	L-użu tal-għodda, l-akkumulazzjoni tal-materjal, il-bidliet fit-temperatura u l-uċuħ inkonsistenti tal-biċċa tax-xogħol jistgħu jaffettwaw l-istabbiltà fit-tul-. Tindif regolari, spezzjoni u manutenzjoni preventiva huma meħtieġa.





























Il-magna tal-iwweldjar ultrasoniku korretta ma tistax tintgħażel mid-daqs tal-konduttur biss. L-istruttura konġunta, il-materjal, id-disinn terminali, iż-żona tal-weldjatura, is-saħħa mekkanika, il-prestazzjoni elettrika u ċ-ċiklu tal-produzzjoni għandhom jiġu evalwati flimkien.

Ibgħat HAIFEI tpinġijiet tiegħek, kombinazzjonijiet tal-wajers, kampjuni terminali u rekwiżiti ta 'aċċettazzjoni. L-inġiniera tagħna se jirrevedu jekk l-applikazzjoni tiegħek teħtieġx magna għat-twaħħil tal-wajer, welder terminali, welder fuq il-post tal-metall, magna tas-siġillar tat-tarf jew sistema ta 'wweldjar ultrasoniku apposta.





Itlob Soluzzjoni ta 'Welding Ultrasoniku
