Fl-industriji moderni tal-manifattura tal-karozzi, aerospazjali, u elettroniċi, l-iwweldjar fuq il-post (Reżistenza Spot Welding, RSW) saret teknoloġija kritika għat-twaħħil tal-metall minħabba l-effiċjenza u l-affidabbiltà tagħha.
Madankollu, meta welder fuq il-post jiffaċċja kombinazzjonijiet materjali bi ħxuna mhux ugwali, l-isfidi tekniċi jeskalaw. Li jiġi żgurat li l-folja rqiqa ma tinħaraqx waqt li l-folja ħoxna tikseb fużjoni suffiċjenti hija essenzjali biex tiġi evalwata l-kwalità tal-proċess tal-iwweldjar fuq il-post.
Dan l-artikolu se janalizza fil-fond il-ħames problemi tekniċi ewlenin li jiltaqgħu magħhom meta materjali tal-iwweldjar fuq il-post ta 'ħxuna mhux ugwali u jintroduċi kif il-welders moderni tal-post jiksbu weldjaturi ta'-kwalità għolja permezz ta 'proċessi avvanzati u kontroll tal-parametri.

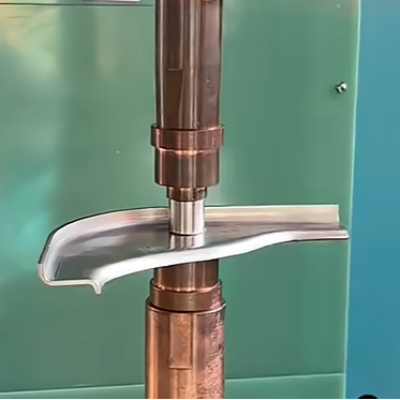

1. Żbilanċ tad-Distribuzzjoni tas-Sħana u l-"Effett ta 'Shunting": L-Isfida Primarja għall-Kwalità tal-Iwweldjar
L-isfida fundamentali fil-materjali tal-iwweldjar ta 'ħxuna mhux ugwali tinsab fl-iżbilanċ sever tad-distribuzzjoni tas-sħana.
Diffikultà Core: Konċentrazzjoni tas-Sħana u Effett ta 'Shunting
Skont il-Liġi ta' Joule ($Q=I^2Rt$), is-sħana tal-iwweldjar hija direttament proporzjonali mal-kwadru tal-kurrent, ir-reżistenza u l-ħin. F'kombinazzjonijiet ta' ħxuna mhux ugwali:
- 1.Konċentrazzjoni tas-sħana: Il-folja irqaq għandha reżistenza relattivament aktar baxxa, iżda minħabba l-kapaċità tas-sħana iżgħar tagħha, is-sħana takkumula aktar faċilment, u tilħaq malajr il-punt tat-tidwib, li twassal għal ħruq-permezz jew indentazzjoni severa.
- 2.Shunting Effect: Meta tikek multipli huma wweldjati jew ikun hemm koinċidenza fit-tarf tal-biċċa tax-xogħol, il-kurrent se jagħżel il-mogħdija ta 'l-inqas reżistenza. F'materjali ta 'ħxuna mhux ugwali, il-kurrent jista' jevita ż-żona ta 'wweldjar maħsuba, shunting permezz ta' weldjaturi diġà ffurmati jew żoni kkuntattjati sew, li jirriżulta f'kurrent insuffiċjenti fiż-żona attwali tal-iwweldjar, li jikkawża daqs inadegwat ta 'nugget jew fużjoni insuffiċjenti.
Soluzzjonijiet Moderni: Multi-Kontroll tal-Impuls u l-Inklinazzjoni
Spot welders moderni jindirizzaw din l-isfida permezz ta' kontroll preċiż tal-kurrent:
- 1.Multi-Iwweldjar tal-Impuls: Il-proċess tal-iwweldjar huwa maqsum fi stadji multipli bħal tisħin minn qabel, tidwib u forġa. Din it-teknika tuża polz ta 'kurrent iżgħar għat-tisħin minn qabel, segwit minn polz ta' kurrent akbar għat-tidwib, u finalment kurrent ta 'ttemprar żgħir għall-kontroll tat-tkessiħ. Dan effettivament jibbilanċja l-akkumulazzjoni tas-sħana fil-folja rqiqa u l-penetrazzjoni tas-sħana fil-folja ħoxna.
- 2.Kontroll tal-Inklinazzjoni tal-Kurrent: Minflok ma jiġi applikat il-kurrent massimu istantanjament, il-kurrent jiżdied gradwalment (inklinazzjoni 'l fuq) u mnaqqas (inżul) fuq żmien stabbilit. Dan inaqqas b'mod effettiv it-tixrid u jipprovdi żmien itwal ta 'penetrazzjoni tas-sħana għall-materjal eħxen, u jikseb kamp ta' temperatura aktar uniformi.

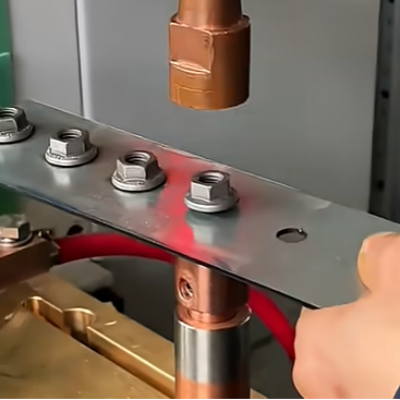

2. Nugget Shift u Integrità Strutturali: Ir-Riskju ta' Qawwa Asimmetrika
In-nugget tal-weldjatura hija l-qalba tas-saħħa tal-ġonta tal-weldjatura fuq il-post. F'materjali ta 'ħxuna mhux ugwali, il-formazzjoni nugget għandha t-tendenza li tiffavorixxi n-naħa tal-materjal irqaq, li tirriżulta f'saħħa konġunta asimmetrika.
Diffikultà Core: Nugget Daqs u Kontroll tar-Rata ta 'Penetrazzjoni
Nugget ideali għandu jitqassam b'mod uniformi fuq iż-żewġ folji u jilħaq daqs adegwat. L-istandards tal-industrija tipikament jeħtieġu li d-dijametru tan-nugget ($D$) ikun fil-medda ta' $4\\sqrt{t}$ sa $5\\sqrt{t}$ (fejn $t$ hija l-ħxuna tal-folja irqaq, f'millimetri) .
Fl-iwweldjar ta 'ħxuna mhux ugwali, minħabba li l-folja rqiqa tilħaq it-temperatura tat-tidwib aktar faċilment, in-nugget jiċċaqlaq lejn il-folja rqiqa, li jwassal għal:
- Penetrazzjoni Eċċessiva tal-folja rqiqa: Rata ta' penetrazzjoni li taqbeż it-80% iddgħajjef bil-kbir is-saħħa tal-folja rqiqa, potenzjalment tikkawża ħruq-.
- Penetrazzjoni insuffiċjenti tal-folja ħoxna: Rata ta 'penetrazzjoni taħt l-20% tindika fużjoni mhux kompluta, li tirriżulta f'saħħa tal-ġonta inferjuri.
Soluzzjonijiet Moderni: Pressjoni u Ħin Ottimizzati
- Ottimizzazzjoni tal-Forza ta 'l-elettrodu: Iż-żieda xierqa tal-forza ta' l-elettrodu (pressjoni) tista 'ttejjeb l-istabbiltà tar-reżistenza tal-kuntatt u tgħin biex tikkonċentra l-kurrent fl-interface. Pressjoni ottimizzata tikkontrolla aħjar ukoll id-deformazzjoni tal-folja rqiqa.
- Kontroll Preċiż tal-Ħin tal-Iwweldjar: L-estensjoni tal-ħin tal-iwweldjar tgħin biex iżid il-fond tat-tidwib fil-folja ħoxna, iżda għandu jkun ikkontrollat b'mod strett biex jipprevjeni li ż-żona milquta tas-sħana -(HAZ) tespandi u tixxarrab eċċessiv. Per eżempju, meta jiġu wweldjati folji ta 'l-azzar ta' 0.8mm u 1.4mm, tipikament jintuża ħin itwal ta 'wweldjar biex jiżgura fond ta' tidwib suffiċjenti fil-folja ta '1.4mm.

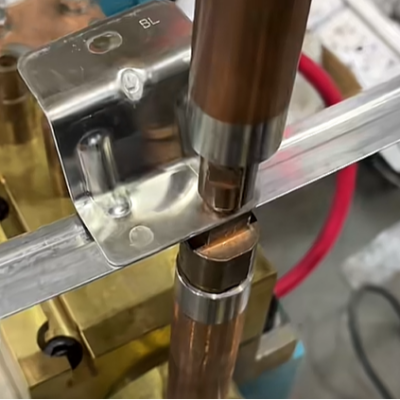

3. Ilbes Aċċellerat tal-Electrode u Spejjeż tal-Manutenzjoni: Il-Piż Operattiv Moħbi
Elettrodi ta 'l-iwweldjar fuq il-post huma konsumabbli, u r-rata ta' xedd tagħhom taċċellera b'mod sinifikanti meta jiġu wweldjar materjali ta 'ħxuna mhux ugwali.
Diffikultà ewlenija: Stress Għoli u Ċikliżmu Termali Mhux-Uniformi
- Densità ta 'kurrent Għoli: Biex tikkumpensa għan-nuqqas ta' sħana fil-folja ħoxna, spiss ikunu meħtieġa kurrenti ta 'wweldjar ogħla, li jissuġġettaw direttament il-ponta tal-elettrodu għal tagħbijiet termali ogħla u densità tal-kurrent.
- Ċikliżmu Termali Mhux-Uniformi: Ir-rati tat-trasferiment tas-sħana tal-folji rqaq u ħoxnin ivarjaw, u jikkawżaw ċikli termali mhux-uniformi fuq iż-żewġ naħat tal-ponta tal-elettrodu, li jaċċelleraw it-trattib u l-ossidazzjoni tal-materjal tal-elettrodu.
L-użu tal-elettrodu jwassal għal żona ta 'kuntatt miżjuda u tnaqqis fid-densità tal-kurrent, li mbagħad taffettwa l-kwalità tan-nugget, u toħloq ċiklu vizzjuż.
Soluzzjonijiet Moderni: Materjali Avvanzati u Dressing Awtomatizzat
- Aġġornament tal-Materjal tal-Elettrodu: Użu mifrux ta' materjali ta'-qawwa għolja,-konduttività għolja bħall-Kromju Żirkonju Ram (CuCrZr) biex ittejjeb ir-reżistenza għall-ilbies tal-elettrodu u t-temperatura kontra-irtubija.
- Dressing ta 'l-elettrodu awtomatizzat: L-introduzzjoni ta' dressers ta 'elettrodi awtomatiċi tippermetti tirqim preċiż tal-ponta ta' l-elettrodu bbażat fuq għadd ta 'weldjaturi stabbiliti jew riżultati ta' monitoraġġ tal-kwalità. Dan jiżgura l-istabbiltà taż-żona tal-kuntatt tal-elettrodu, iżżomm id-densità tal-kurrent kostanti, u tnaqqas b'mod sinifikanti l-ispejjeż operattivi fit-tul-.

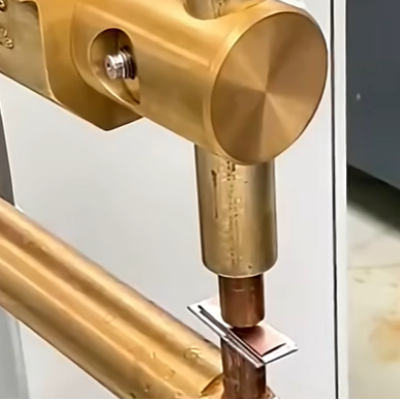

4. Rekwiżiti għall-Ottimizzazzjoni tal-Parametri Kumpless: Il-Bidla mill-Esperjenza għall-Intelliġenza
Għal materjali ta' ħxuna mhux ugwali, il-metodu tradizzjonali ta' "prova-u-żball" għall-ottimizzazzjoni tal-parametri isir ineffiċjenti u għali.
Diffikultà Core: Multi-Ikkoppjar Varjabbli u Tieqa tal-Proċess Dejqa
L-iwweldjar fuq il-post jinvolvi tliet parametri ewlenin (kurrent, ħin, pressjoni) flimkien ma 'diversi varjabbli bħall-proporzjon tal-ħxuna tal-materjal u l-kundizzjoni tal-wiċċ. Ħxuna mhux ugwali tagħmel ir-relazzjoni ta 'akkoppjar bejn dawn il-varjabbli aktar kumplessa, li twassal għal Tieqa tal-Proċess dejqa ħafna-il-firxa ta' parametri li jagħtu weldjatura aċċettabbli.
| Parametru | Materjal irqaq (eż., 0.8mm) | Materjal eħxen (eż., 1.4mm) | Kombinazzjoni ta' ħxuna mhux ugwali (0.8mm+1.4mm) | Strateġija ta' Ottimizzazzjoni |
| Kurrent tal-Iwweldjar | T'isfel | Ogħla | Jeħtieġ bilanċ, ġeneralment kemmxejn ogħla milli meħtieġ għall-folja rqiqa | Uża Multi-Kontroll tal-Impuls jew tal-Inklinazzjoni |
| Ħin tal-Iwweldjar | Iqsar | Itwal | Jeħtieġ estensjoni biex tiżgura l-penetrazzjoni tal-folja ħoxna | Kontroll preċiż sa millisekondi |
| Forza tal-elettrodu | Moderat | Moderat | Żieda ftit biex tistabbilizza r-reżistenza tal-kuntatt | Żgura kuntatt issikkat bejn iż-żewġ folji |
Żgura kuntatt issikkat bejn iż-żewġ folji
- Sistemi ta' Kontroll Adattiv: Il-welders moderni tal-post huma mgħammra b'sistemi ta' monitoraġġ ta'-ħin reali li jsegwu sinjali bħal vultaġġ, kurrent, u spostament tal-elettrodu matul il-proċess tal-iwweldjar. L-algoritmi jaġġustaw b'mod dinamiku l-kurrent tal-iwweldjar biex jiżguraw li l-input tal-enerġija ssettjat minn qabel jinkiseb għal kull weldjatura, u b'hekk jegħlbu varjazzjonijiet minuri fil-ħxuna tal-materjal jew il-kundizzjoni tal-wiċċ.
- Bażi tad-Dejta tal-Parametri: L-istabbiliment ta' bażi ta' data ta' parametri standardizzati-speċifiċi u validati ta' materjal għal kombinazzjonijiet ta' ħxuna komuni (eż., 1.0mm+2.0mm) jippermetti lill-operaturi jċemplu direttament is-settings, u jċaqalqu l-proċess ta' ottimizzazzjoni mill-irfinar fuq-post għall-ġestjoni tad-dejta.
5. Riskju akbar ta 'Distorsjoni tal-Iwweldjar: L-Isfida ta' Stress Termali u Residwu
Id-distribuzzjoni tal-istress termali mhux-uniformi hija l-kawża ewlenija tad-deformazzjoni tal-biċċa tax-xogħol (warpage).
Diffikultà tal-qalba: Saħħan iżżejjed Lokali u Konċentrazzjoni tal-istress
Fl-iwweldjar ta 'ħxuna mhux ugwali, is-sħana żejda lokali fiż-żona tal-folja rqiqa hija aktar severa, u r-rata tat-tkessiħ hija wkoll aktar mgħaġġla, li twassal għal:
- Stress Termali mhux -Uniformi: It-tkessiħ rapidu jiġġenera stress akbar ta 'jinxtorob fiż-żona tal-folja rqiqa.
- Konċentrazzjoni ta' Stress Residwu: Dan l-istress li jinxtorob mhux-uniformi jikkonċentra stress residwu madwar il-post tal-weldjatura. Meta l-istress jaqbeż is-saħħa tal-produzzjoni tal-materjal, tikkawża deformazzjoni makroskopika tal-biċċa tax-xogħol.
Soluzzjonijiet Moderni: Disinn ta 'Sekwenza ta' Iwweldjar u Fixture
- Sekwenza Ottimizzata tal-Iwweldjar: L-użu ta 'mudell ta' wweldjar imqassam jew skip welding jevita tisħin kontinwu ta 'spots ta' ħdejn xulxin, li jippermetti lill-biċċa tax-xogħol biżżejjed ħin biex tinħela s-sħana. Il-prijoritizzazzjoni tal-iwweldjar ta 'sezzjonijiet eħxen jew strutturalment stabbli tgħin biex tikkontrolla d-deformazzjoni ġenerali.
- Fixtures ta' Preċiżjoni u Lokalizzazzjoni: Bl-użu ta' attrezzaturi ta'-riġidità, ta' preċiżjoni għolja-biex jillokalizza u jillimita l-biċċa tax-xogħol b'mod affidabbli. L-attrezzaturi għandu jkollhom proprjetajiet tajbin ta 'dissipazzjoni tas-sħana biex jgħinu fil-kontroll tad-diffużjoni tas-sħana, jimminimizzaw l-ispostament u d-deformazzjoni matul il-proċess tal-iwweldjar.
Konklużjoni: Mill-Isfida għal Konnessjoni Affidabbli
Il-qalba tal-materjali tal-iwweldjar fuq il-post bi ħxuna mhux ugwali tinsab fl-ibbilanċjar tad-distribuzzjoni tas-sħana u l-kisba ta 'kontroll preċiż tal-proċess.
Bl-introduzzjoni tal-iwweldjar b'ħafna-impulsi, kontroll adattiv tal-kurrent, dressing tal-elettrodi awtomatizzati, u databases tal-parametri standardizzati, it-teknoloġija moderna tal-iwweldjar fuq il-post indirizzat b'mod effettiv dawn l-isfidi.
Permezz ta 'ġestjoni tal-proċess xjentifiku u konfigurazzjoni avvanzata tat-tagħmir, il-manifatturi jistgħu mhux biss itejbu b'mod sinifikanti l-kwalità tal-weldjatura u l-affidabbiltà konġunta iżda wkoll inaqqsu b'mod effettiv l-ispejjeż operattivi fit-tul-, u jiżguraw konnessjonijiet effiċjenti u stabbli f'xenarji kumplessi ta' manifattura.
